主板上的手机弹片应用与特点

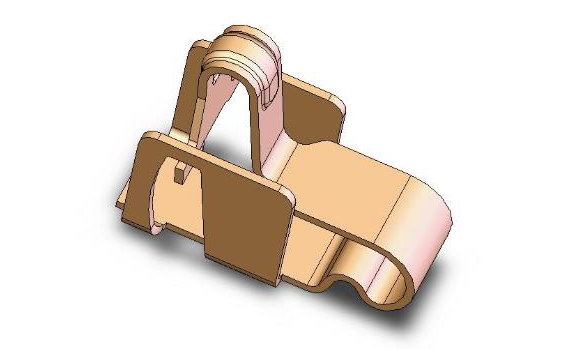

        手机弹片/天线弹片就是连接器的一种零部件，产品名称有很多种叫法。手机弹片日常中广泛应用电子数码智能设备电力接触片中，一般客户用的最多规格是自弹式弹片。一片式已经慢慢很少应用，缺点寿命短、使用时间长导致弹性不足。我们日常使用的手机，智能产品设备中都能见到弹片的身影。

　　手机弹片是薄膜开关中唯一的金属构件，应用较为普遍。在目前情况下很多产品对手机弹片的使用较为混乱，特别是在柔性电路中，仅把它作为提供手感(触觉反馈)的元件使用，以至使薄膜开关性能产生诸多弊端，甚至使薄膜开关失去应有的作用。我司将从弹片的特性、规格、作用、选择以及在应用中常见问题作一介绍，供用户参考，以便更好地发挥弹片的作用，提高薄膜开关的可靠性。



　　手机弹片特点：

　　1、手机弹片具有导电特性.可抗干扰电磁波外溢效果。

　　2、手机弹片具有弹性并有避震压制的功能，可调整高度保护某零部件的效果。

　　3、手机弹片易上焊锡性，可直接焊接于各类主板上。

　　4.手机弹片是载带包装，可用SMT装置快速地植入主机板上(需要自动化设备配置)，人工成本大大降低。




　　手机弹片的应用领域：

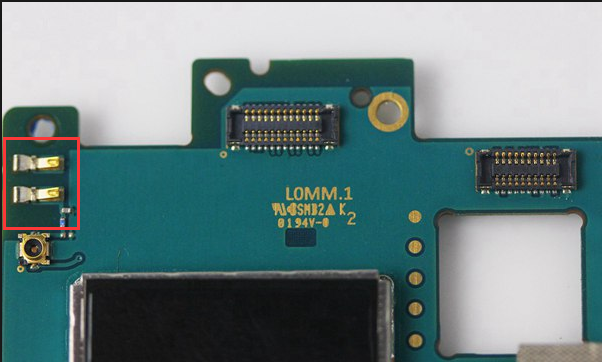

　　1.手机弹片，可用SMD机器放在PCB板上.本司产品有1.2mm～4mm等不同高度规格.小且轻便，缩小设备体积，提高美观度，客户可根据主板自行选择。

　　2.手机弹片广泛应用于手机、路由器、智能终端、智能设备等较小型产品中。


　　手机弹片主要应用在印制线路板等硬性板的薄膜开关中，充分发挥了弹片的导通、回弹、手感三大特点。手机弹片在柔性薄膜开关中的应用主要是提供触觉反馈(即手感)，一般不用，其弊端是金属弹片的行程与开关触点间行程之间的差距导致弹片与开关不能同步。就是说，当弹片产生了动作时，开关触点未必也同时动作。而且在柔性线路板中，弹片动作往往超过其底部的水平面，操作力过大时，易使弹片向相反方向变形而不能回复，俗称“翻死”。实际上在柔性线路板中，可通过线路层起鼓来提供手感。



　　手机弹片弹片的材质：

　　1、材质为不锈钢、铍铜材，有最佳之弹性，导电性。

　　2、所估PCB之面积小，以平贴方式取代人工。

　　3、接触面积大，EMI效果好，且焊接容易。

　　4、抗点击可达五万以上，产品可靠度佳。

　　5、特殊之外型设计，除有极佳之导电性，更对EMI、ESD或信号传输效果好。


　　四、手机弹片的优点：

　　1、导电性佳

　　2、高抗张弹性

　　3、高遮蔽效果

　　4、防腐蚀性佳

　　5、使用寿命长

　　6、电脑智能贴
